Air Quality Modeling Study

Air Quality Modeling Study

Hava Kalitesi Model Çalışmaları AERMOD ISC Bilgisayar Yazılımı Kullanılarak Modelin Çalıştırılması;



1-   Tesis etki alanı, İnceleme alanı, Alıcı (Receptor) Noktalar ve Tepe Noktalarının belirlenmesi,



2-   Saatlik, Günlük (KVD) Mevsimsel ve Yıllık (UVD) bazda

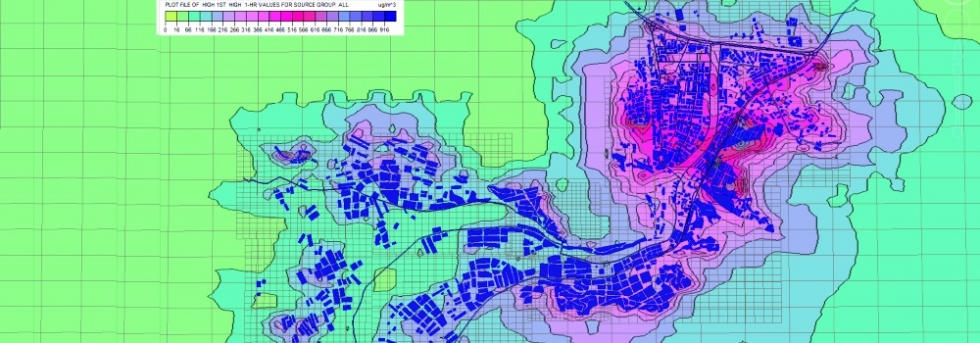

3-   GOOGLE MAPS entegrasyonu yapılarak yayılım haritalarının çıkarılması,



4-   Saatlik, Günlük ve Mevsimsel yayılım simülasyonları



5-   Hava Kalitesi Ölçüm dönemi gerçek zamanlı Meteorolojik ölçümler ve Hava Kalitesi Katkı değerlerinin belirlenmesi,



6-   Hava Kalitesi Ölçümleri ve Hava Kalitesi Model Sonuçlarının Entegrasyonu,



7-   ÇED raporlarında istenen en kötü hal senaryolarının oluşturulması



Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği- SKHKKY Ek-2 Tablo-2.1'de verilen sınır değerlerin aşılması durumunda veya ÇED sürecinde faaliyet kaynaklı Hava Kirliliğinin muhtemel yayılımının belirlenmesi amacıyla modelleme çalışmasının yapılması zorunludur.



Model çalışmalarında alıcı noktalarda topografik çözünürlük 100*100 m (dijital veri girişi), Meteorolojik veriler Meteoroloji genel müdürlüğünce üretilen uzun yıllar saatlik bazda yıllık verilerin kullanılması ile yanma gazları emisyonları (NO2, SO2, CO, Toz (PM10), Çöken Toz (Islak kuru Çökme), Uçucu (VOC) ve Yarı Uçucu (PAH, PCB, Pestisit ve Dioksin/Furan) organik bileşikleri, yıllara bağlı toprakta ağır metal birikiminin belirlenmesi çalışmalarının yapılması.



Mevcut ve yeni kurulacak tesislerin etki alanında Hava Kirlenmesine Katkı Değeri (HKKD)’nin dağılım modellemesi kullanılarak hesaplanması, tesis etki alanında hava kalitesinin ölçülmesi ve ölçüm metotları aşağıdaki esaslara göre yapılır:



Yasal Dayanak



Mevcut ve yeni kurulacak tesislerin bacalarından veya baca dışından atmosfere verilen emisyonların saatlik kütlesel debileri, mevcut tesisler için bacalarda ölçülerek, baca dışından atmosfere verilen emisyonlar ile yeni kurulacak tesisler için emisyon faktörleri kullanılarak tespit edilir. Saatlik kütlesel debi (kg/saat) değerleri aşağıda verilen değerleri aşması halinde, tesis etki alanında emisyonların Hava Kirlenmesi Katkı Değeri (HKKD) mümkünse saatlik, aksi takdirde, günlük, aylık ve yıllık olarak hesaplanır. Mevcut tesis için aylık olarak hesaplanmış Hava Kirlenmesine Katkı Değerlerinin (HKKD) en yüksek olduğu farklı inceleme alanlarında her bir inceleme alanında bir istasyon olmak üzere en az iki istasyon kurularak bir ay süre ile sürekli olarak hava kalitesi ölçümleri yapılır. Kirliliğin aylara bağlı olarak değiştiği ve arttığı bölgelerde yetkili merci ölçüm zamanını belirler. Ölçüm sonuçları  Uzun Vadeli Sınır (UVS) değerinin % 60’ından yüksek olması durumunda hava kalitesi ölçümlerinin süresi uzatılır, ölçüm süresi yetkili mercii tarafından belirlenir. Tesis etki alanında Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği Ek-2 Tablo 2.2 de yer alan hava kalitesi sınır değerlerinin sağlanması gerekir.

 Emisyon Ölçümleri sonucunda tesisin tamamında belirlenen kütlesel debi değerleri için verilen Hava kalitesi ölçüm ve Modelleme için eşik değerler



Emisyonlar

Normal işletme şartlarında ve haftalık iş günlerindeki işletme saatleri için kütlesel debiler (kg/saat)

Bacadan

Baca Dışındaki Yerlerden

Toz

10

1

Kurşun

0.5

0.05

Kadmiyum

0.01

0.001

Talyum

0.01

0.001

Klor

20

2

Hidrojen klorür ve Gaz Halde

İnorganik Klorür Bileşikleri

20

2

Hidrojen florür ve Gaz

Halde İnorganik Florür Bileşikleri

2

0.2

Hidrojen Sülfür

4

0.4

Karbon Monoksit

500

50

Kükürt Dioksit

60

6

Azot Dioksit [NO(NO2 cinsinden)]

40

4

Toplam Organik Bileşikler

30

3

Not: Tablodaki emisyonlar İşletmenin tamamından (bacaların toplamı) yayılan saatlik kütlesel debilerdir.



Tesisin Hava Kirlenmesine Katkı Değerinin (HKKD) hesaplanmasında gözönünde bulundurulan hususlar:

Hava Kirlenmesine Katkı Değerleri, aşağıdaki faktörler ele alınarak; gazlar, havada asılı partikül maddeler ve çöken tozlar için Model Çalışması yapılır.



Tesis etki alanındaki topoğrafik yapının etkileri ve Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği Ek-4 de belirtilen baca yükseklikleri göz önüne alınır.



Tesis etki alanındaki binaların etkisi göz önüne alınır. Eğer bacalar, bina veya kulelere bina veya kule yüksekliklerinin 4 katından daha az uzaklıklarda ise: baca yüksekliği binadan 1,7 kat, soğutma kulesinden 1,5 kat fazla olduğu takdirde, binaların etkisi ihmal edilir.



Çok zayıf rüzgarların hüküm sürdüğü şartların sık ortaya çıktığı durumlar göz önüne alınır. Bu husus, tesisin bulunduğu yerde, 1 (bir) yıl boyunca % 30’unu geçen saatlerde,10 dakikalık ortalama değerler halinde verilen ortalama rüzgar hızı 1,0 m/s den küçükse, geçerlidir.

Hesaplamalar, tesis etki alanı dahilinde ortaya çıkan emisyonların, bir kimyasal veya fiziksel değişmeye uğramadığı kabul edilerek yapılır.



Emisyonların yayılması hesaplanırken, her bir durum için yayılma şartlarının sabit olduğu kabul edilir.



Hava Kirlenmesine Katkı Değerinin Hesaplanacağı ve Hava Kalitesinin Ölçüleceği Alanın Belirlenmesi:

Tesisten açık havaya verilen emisyonların Hava Kirlenmesine Katkı Değerinin (HKKD) hesaplanmasında veya hava kalitesi ölçümlerinin yapılmasında tesis etki alanı, inceleme alanı ve tepe noktaları dikkate alınır.



Tesis Etki Alanı: Emisyonların merkezinden itibaren bu yönetmelikte Ek-4 de verilen esaslara göre tespit edilmiş baca yüksekliklerinin 50 (elli) katı yarı çapa sahip alan, tesis etki alanıdır. Zeminden itibaren emisyonların effektif yüksekliği (Dh+h) 30 m’den daha az olan tesislerde, tesis etki alanı, bir kenar uzunluğu 2 km olan kare şeklindeki alandır. Baca dışı emisyon kaynaklarının (alan kaynak) yüzey dağılımı 0,04 km2’den büyükse, tesis etki alanı, alan kaynak karenin ortasında olmak üzere bir kenar uzunluğu 2 km olan kare şeklindeki alandır. Emisyon kaynaklarının yüzeydeki dağılımının tespitinde tesisin etki alanı esas alınır.



İnceleme Alanı: Tesis etki alanı içinde kenar uzunlukları 1 km olan kare şeklindeki alanlardır. Kirlenme hakkında kararın verilemediği özel durumlarda inceleme alanının kenar uzunlukları 0,5 km olarak alınır.



Tepe Noktası: Emisyon kaynağının kuzeyinden itibaren saat yönünde 10derecelik ardışık açılarla emisyon kaynağına çizilen R m. yarıçapındaki çemberin kare şeklindeki inceleme alanı  içinde kalan yayı kestiği noktalar tepe noktası olarak kabul edilir



Hava Kirlenmesine Katkı Değerleri:

Hava Kirlenmesine Katkı Değeri (HKKD), tesis etki alanı içinde her bir inceleme alanındaki tüm tepe noktalarında ve bütün yayılma durumları için hesaplanan değerin aritmetik ortalamasıdır. Bu değer, Meteoroloji Genel Müdürlüğünden saatlik meteorolojik verilerin alınabilmesi halinde saatlik, yoksa günlük, aylık ve yıllık olarak hesaplanır.

Hava Kalitesi Değerleri:

Kısa Vadeli Değer (KVD): Maksimum günlük ortalama değerler veya istatistik olarak bütün ölçüm sonuçları sayısal değerlerinin büyüklüğüne göre dizildiğinde, ölçüm sonuçlarının % 95’ine tekabül eden değeri, çöken tozlar için farklı olarak aşılmaması gereken maksimum aylık ortalama değerlerdir.



Uzun Vadeli Değer (UVD): Yapılan bütün ölçüm sonuçlarının aritmetik ortalaması olan değeri,



Toplam Kirlenme Değeri (TKD); tesis etki alanı içinde hesaplanmış Hava Kirlenmesine Katkı Değeri (HKKD) ile Ölçüm veya hesapla bulunan Uzun Vadeli Değerin (UVD) toplamından, yeni kurulacak tesisler için teşkil edilir.

TKD= HKKD+UVD

Emisyon Kaynakları ve Kütlesel Debi:

Modelde yer alacak Emisyon Kaynakları: Emisyon kaynakları, hava kirleticilerinin tesisten atmosfere yayıldığı yerlerdir. Emisyonlarını bir baca üzerinden atmosfere veren tesislerin bacaları nokta kaynak, baca dışından veya çok sayıda birbirine yakın küçük bacaların bulunduğu alanlardan atmosfere verilen kirletici kaynaklar alan kaynak, hareketli kirletici kaynaklar çizgi kaynak olarak nitelendirilir.

Emisyonların Kütlesel Debisi: İşletme şartlarında emisyon kaynaklarından açık havaya verilen hava kirleticilerinin ortalama saatlik kütlesel (kg/saat) debileridir. Emisyonların kütlesel debilerinde bir saatten daha kısa periyotlarda azalan veya artan salınışlar oluyorsa bu salınışların ortalaması saatlik kütlesel debi olarak belirlenir. Emisyonlarını baca dışındaki yerlerden veren tesisler ile yeni kurulacak tesislerin kütlesel debileri emisyon faktörleri kullanılarak bulunur.

Tesis Etki Alanında Hava Kalitesinin Ölçümü, Hesaplanması ve Ölçüm Süresi:

Mevcut tesisin etki alanında, uluslar arası kabul görmüş ve yaygın olarak kullanılan dağılım modellerine ve metotlar esaslar çerçevesinde, inceleme alanlarının tepe noktaları için hesaplanan Hava Kirlenmesine Katkı Değerlerinin (HKKD) en yüksek olduğu farklı inceleme alanlarında her bir inceleme alanında bir istasyon olmak üzere en az iki istasyon kurularak bir ay süre ile sürekli olarak hava kalitesi ölçümleri yapılır. Kirliliğin aylara bağlı olarak değiştiği ve arttığı bölgelerde yetkili merci ölçüm zamanını belirler. Ölçüm sonuçları belirtilen UVS değerinin % 60’ından yüksek olması durumunda hava kalitesi ölçümlerinin süresi uzatılır, ölçüm süresi yetkili mercii tarafından belirlenir

Yeni kurulacak tesislerde, tesis etki alanında, Hava Kirlenmesine Katkı Değeri bulunur. Ayrıca tesis etki alanında mevcut tüm önemli kirleticiler de dikkate alınarak hesap veya ölçüm yolu ile Uzun Vadeli Değer (UVD) bulunur. Tesis etki alanı içinde hesaplanmış Hava Kirlenmesine Katkı Değeri (HKKD) ile ölçüm veya hesapla bulunan Uzun Vadeli Değerin (UVD) toplamından, yeni kurulacak tesisler için Toplam Kirlenme Değeri (TKD) bulunur. Kurulacak tesisin etki alanında bulunan kirletici kaynak yoğunluğuna bağlı olarak, gerekirse yetkili merci 1 (bir) ay süre ile bir istasyonda hava kalitesi ölçümleri yaptırabilir.

Bir ay süre ile yapılan hava kalitesi ölçümlerinin aritmetik ortalaması, Uzun Vade Sınır Değerin % 60 ının üzerinde olması durumunda ölçüm süresi yetkili merci tarafından uzatılır ve istasyon sayısı artırılabilir.

Hava kalitesi ölçümlerinde Pasif Örnekleme Metodu kullanılması halinde, inceleme alanlarının tepe noktaları için hesaplanan Hava Kirlenmesine Katkı Değerlerinin (HKKD) en yüksek olduğu inceleme alanında 2 (iki) ay süre için en az 4 (dört) örnekleme noktası seçilir. Aynı dönem için diğer inceleme alanlarında her bir inceleme alanı için en az 2 (iki) örnekleme noktası seçilir. Örnekleme yeri ve sayısı tesisin kapasitesi ve kirletici emisyon yüküne bağlı olarak yetkili merci tarafından arttırılır. Örnek alma süresi yetkili merci tarafından uzatılabilir.
